存储器构成
材料一般是 半导体 或者磁性材料
存储位元 组成存储单元 组成存储器
sram 和dram
***sram 速度快但是存储单元可能比较复杂因此
在密度和容量上比不上 存储单元简单的dram
基本结构
位就要看数据线的多少
一般来讲存储有地址线 数据线 片选信号 控制线相连接
地址线决定了 字多少
1kb=2的10次方 mb gb依次类推
*表示为 1k * 8bit 这个为存储容量

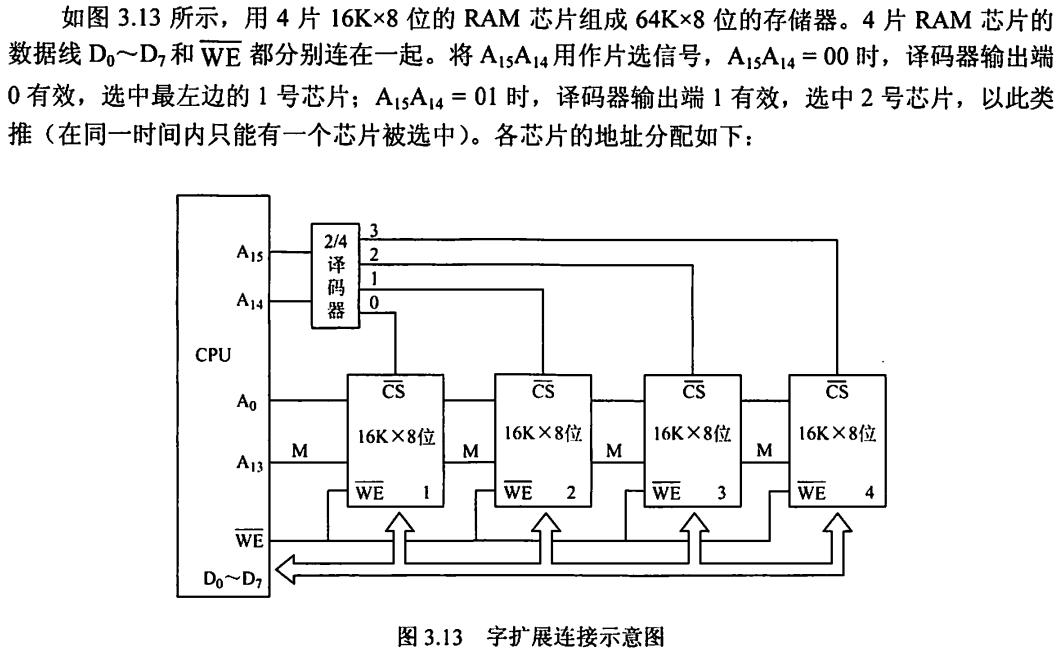

字扩展:
将芯片地址、片选和读写控制端相应并联,数据端分别引出

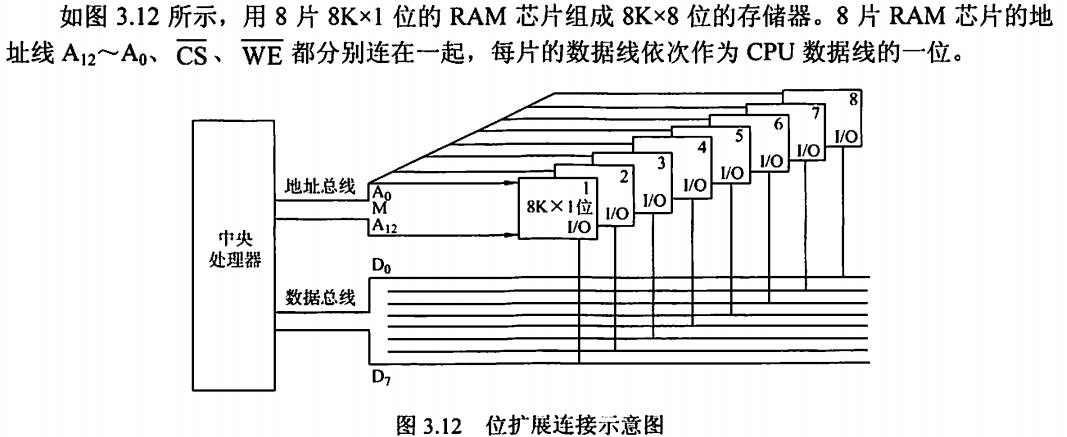

位扩展:
将芯片的地址、数据、读写控制线相应并联、片选译码选择相应的片/片组

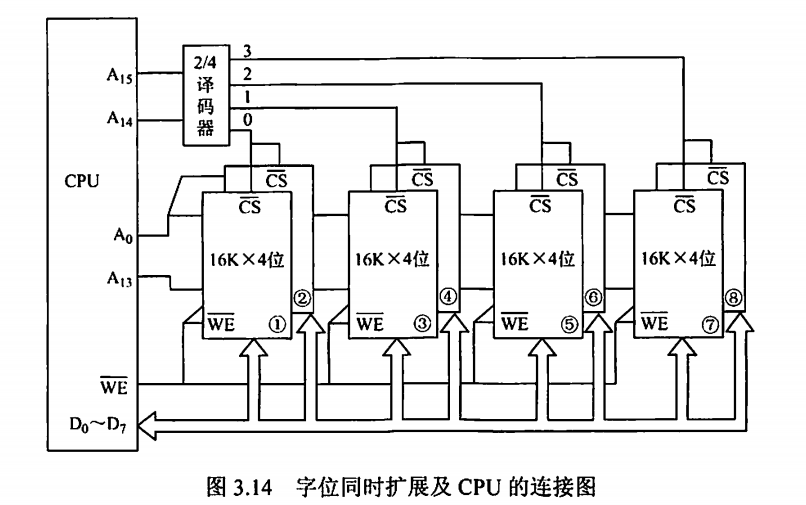

字位扩展:
同时进行字扩展位扩展
增加速度
芯片方面
猝发
一般来讲 就是访问一个地址时候 如果是需要访问连续的 一行 地址
那么只需要给出一个地址 之后的地址连续 自动跟出进行访问
SDRAM 同步dram
其实就是 加了一个时钟 clk 把所有的流程在时钟控制下 进行了 一系列命令的编辑
使得 在处理器 在给出控制信号和地址信号时候可以 更快的获取数据 增加效率
CDRAM
**单纯加了一个高速缓冲寄存器 cache (sram) 因此可以看到一个
sram 里面保存了最近的一些数据 如果命中就可以不再访问dram
增加了速度
结构方面
并行存储器
双端口存储器
个人看法 感觉有点像控制存取的并行 因为它提供了两个端口 一个左端口一个右端口
分别有两个完全一样的 地址总线 数据总线 控制总线
可以增加速度 不过发生冲突时候可能会有busy标志
多模块交叉存储器
多模块意味着 是多个模块存储器并行 这就涉及到编址方式 一般是 顺序编址和交叉编址
一般就是 意味着 顺序编址 有一种串联 可扩展性 和一种互不干扰性质
相互不干扰可以并行访问极大的增加了效率
系统结构方面
cache 虚拟存储器
cache
引入目的
解决主存和cpu访问速度不匹配的问题
流程
引入cache后CPU的访问流程
当CPU发出读请求时,若访存地址在Cache中命中,就将此地址转换成Cache地址,直接对Cache进行读操作,与主存无关;若Cache不命中,则仍需访问主存,并把此字所在的块一次性地从主存调入Cache。若此时Cache已满,则需根据某种替换算法,用这个块替换Cache中原来的某块信息。整个过程全部由硬件实现。值得注意的是,CPU与Cache之间的数据交换以字为单位,而Cache与主存之间的数据交换则以Cache块为单位。
注意:某些计算机中也采用同时访问Cache和主存的方式,若Cache命中,则主存访问终止;否则访问主存并替换Cache。
cache中又一个cam 是一个按照内容寻址的 存储器
cache 中是一行 每一行固定几个字一般来讲都是从主存拿相邻固定字长的数据进cache
cache效率
- ***命中率
cache次数 n1 和 主存次数n2
则可以知道命中率 h=n1/n1+n2
2. ***平均时间
这个需要 cache时间Ta和 主存时间Tm 一般是周期
t=hTa+(1-h)Tm
3. ***效率
n=tc/t
三种映射方式

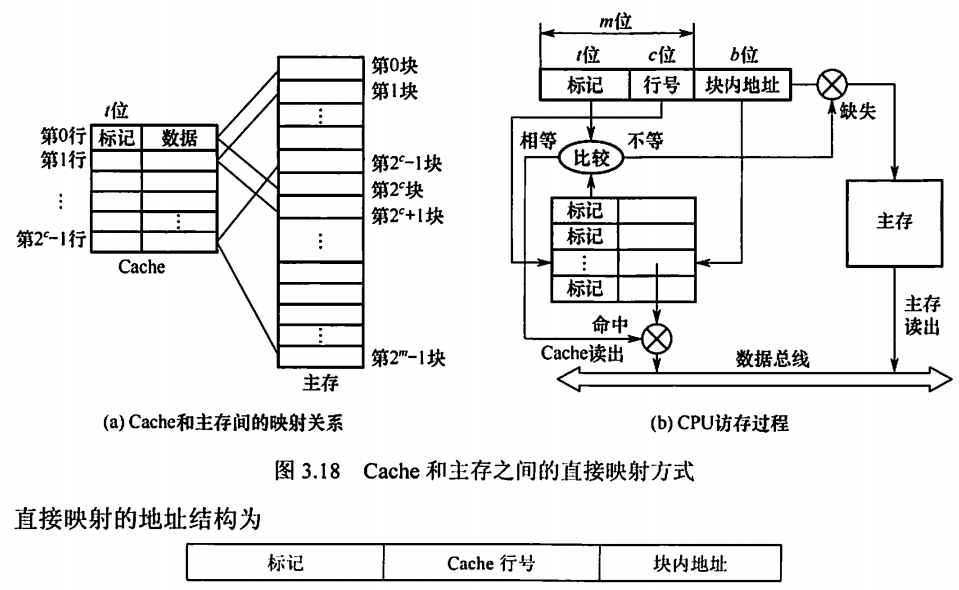

直接映射

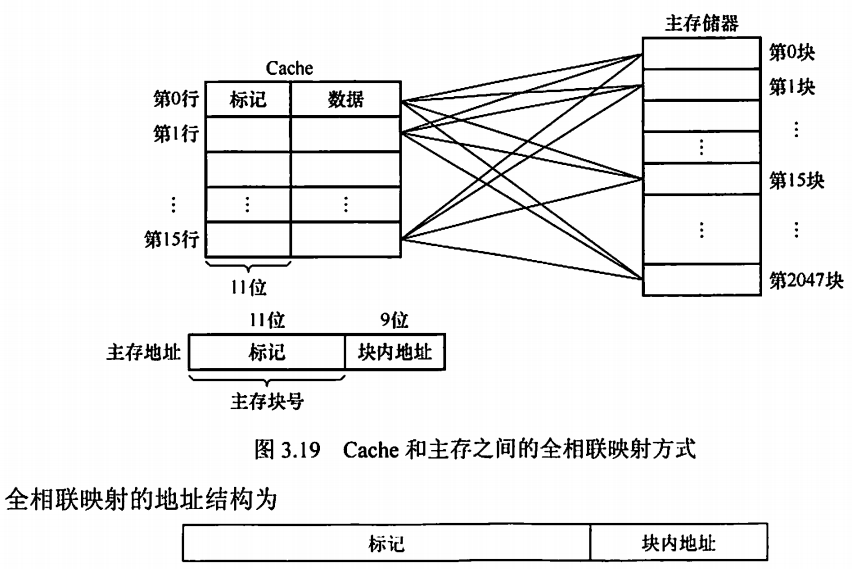

全相联映射

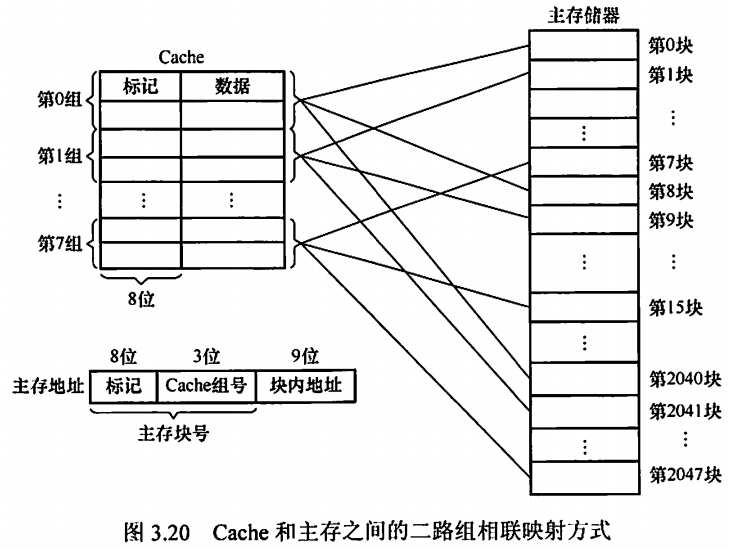

组相联映射
替换算法
其实就是 你cache 不命中 是不是就要到内存中 去找数据
因此就在这里我们就需要设计算法 去替换cache
最不经常使用LFU:
将一段时间内被访问次数最少的存储行换出 每一行一个计数器 被访问加一
近期最少使用LRU:
选择近期内长久未访问的块进行替换 每一行一个计数器 被访问 清零其他加一
随机替换
先进先出FIFO:选择最早调入的块进行替换
保证一致性
**写回法:修改时不立即写回主存,只有当此块被换出时才写回主存
全写法:当CPU对Cache写命中时,必须把数据同时写入Cache和主存(需要写缓冲)
虚拟存储器
首先简单介绍一下虚拟存储器 , 一般来讲 程序 需要的 主存的大小可能远大于或者小于 主存
因此对于存储器来讲 ,我们会有一个虚拟空间 我们可以根据虚拟空间 编写虚拟地址
存在辅存中, 程序运行时候可以看到虚拟地址会有地址转换
页表
可以看到 页表 其实就是用来进行地址转换的 页表里面 分页面
页面分为 逻辑页面和 物理页面 一般来讲 分为高字段 字号和低字段的 页内地址
因此可以看到就是一个转换
***一般一个进程一个页表 因此可能会很大 所以
、
**相关存储方式
- 主存和辅存都保留
- 反向页表
- 二级页表类似目录一般

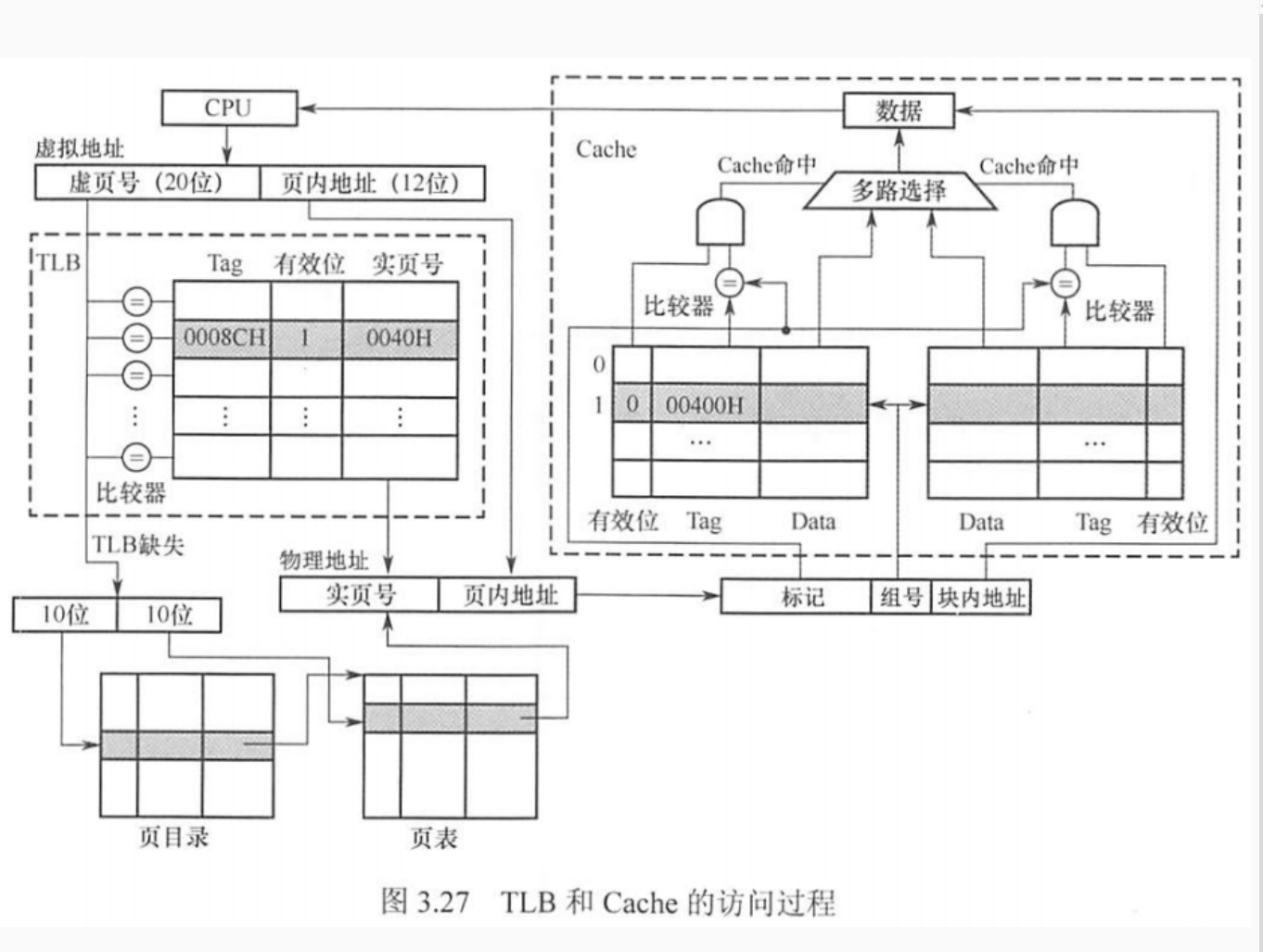

TLB
*转换后援缓冲器 快表 一般是用来 类似于 cache 的作用 一般就是
将一些经常访问的东西都 存在快表增加时间

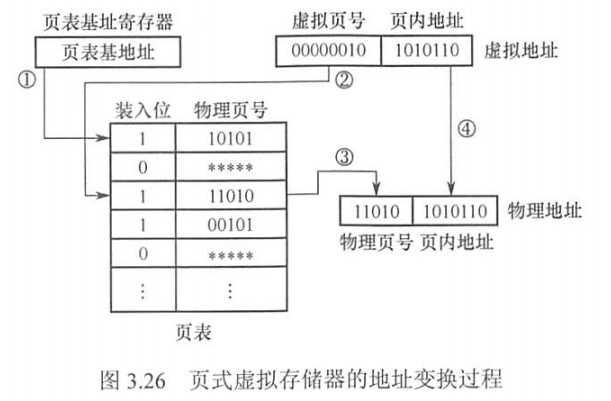

转换步骤
***页表基地址 寄存器
**逻辑页号作为数组的下表可以得到物理页号因此 可以指将 物理页号与一个页内地址拼接找到物理地址
替换算法
和cache一样
